PIM 분석 모듈

협대역 PIM 분석 모듈

주요특성
  • 650~2700MHz 광대역 RF 신호 분석 가능
  • 1dB 이내의 측정 정확도
  • 자체 개발 알고리즘 및 전용 GUI 사용

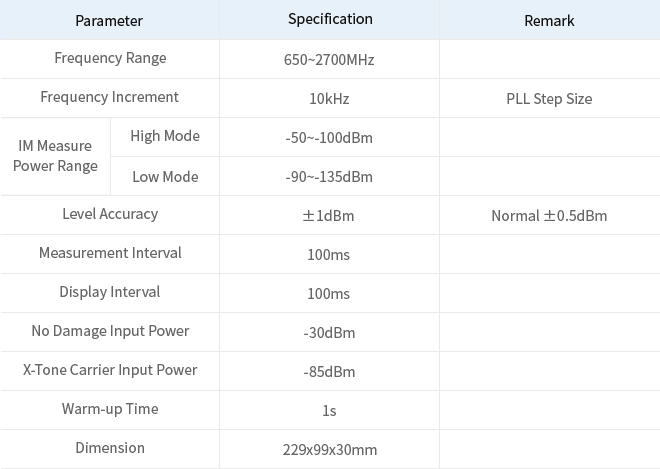

규격
Parameter Specification Remark
Frequency Range 650~2700MHz
Frequency Increment 10kHz PLL Step Size
IM Measure Power Range High Mode -50~-100dBm
IM Measure Power Range Low Mode -90~-135dBm
Level Accuracy ±1dBm Normal ±0.5dBm
Measurement Interval 100ms
Display Interval 100ms
No Damage Input Power -30dBm
X-Tone Carrier Input Power -85dBm
Warm-up Time 1s
Dimension 229x99x30mm

광대역 PIM 분석 모듈

주요특성
  • 650~2700MHz, 3400~4700MHz 광대역 RF 신호 분석 가능
  • 1dB 이내의 측정 정확도
  • 자체 개발 알고리즘 및 전용 GUI 사용

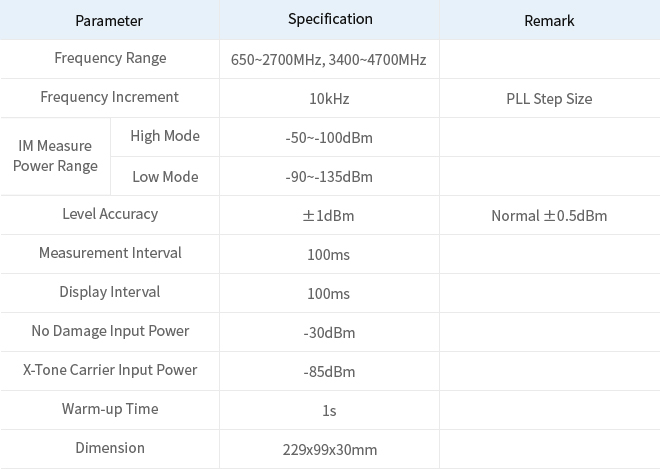

규격
Parameter Specification Remark
Frequency Range 650~2700MHz, 3400~4700MHz
Frequency Increment 10kHz PLL Step Size
IM Measure Power Range High Mode -50~-100dBm
IM Measure Power Range Low Mode -90~-135dBm
Level Accuracy ±1dBm Normal ±0.5dBm
Measurement Interval 100ms
Display Interval 100ms
No Damage Input Power -30dBm
X-Tone Carrier Input Power -85dBm
Warm-up Time 1s
Dimension 229x99x30mm

Portable PIM 분석 모듈

주요특성
  • 광대역 RF 신호 분석 가능
  • PIM, VSWR, DTP, DTF 측정 가능
  • 1dB 이내의 측정 정확도
  • 자체 개발 알고리즘 및 전용 GUI 사용

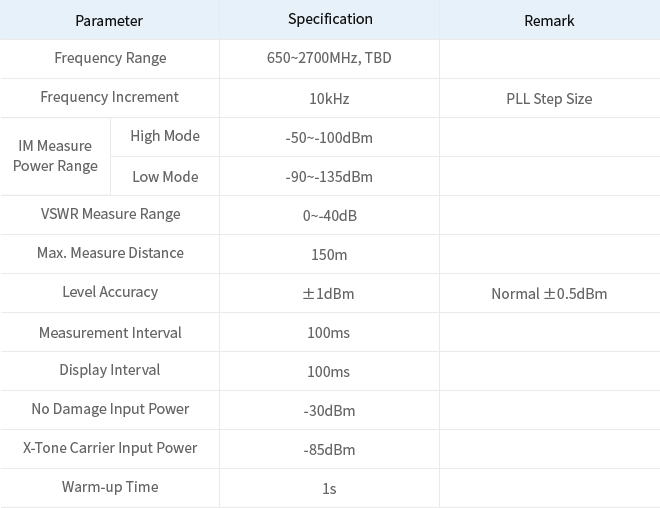

규격
Parameter Specification Remark
Frequency Range 650~2700MHz, TBD
Frequency Increment 10kHz PLL Step Size
IM Measure Power Range High Mode -50~-100dBm
IM Measure Power Range Low Mode -90~-135dBm
VSWR Measure Range 0~-40dB
Max. Measure Distance 150m
Level Accuracy ±1dBm Normal ±0.5dBm
Measurement Interval 100ms
Display Interval 100ms
No Damage Input Power -30dBm
X-Tone Carrier Input Power -85dBm
Warm-up Time 1s
