LTE System

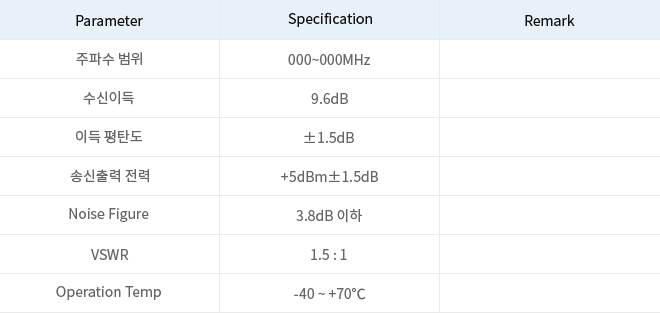

단말반 상하향 변환부
주요특성
- LTE M2M Modem과 연동하기 위한 주파수 상/하향 천이
- TDD 스위칭
규격
Parameter |
Specification |
Remark |
주파수 범위 |
000~000MHz |
|
수신이득 |
9.6dB |
|
이득 평탄도 |
±1.5dB |
|
송신출력 전력 |
+5dBm±1.5dB |
|
Noise Figure |
3.8dB 이하 |
|
VSWR |
1.5:1 |
|
Operation Temp |
-40~ +70℃ |
|

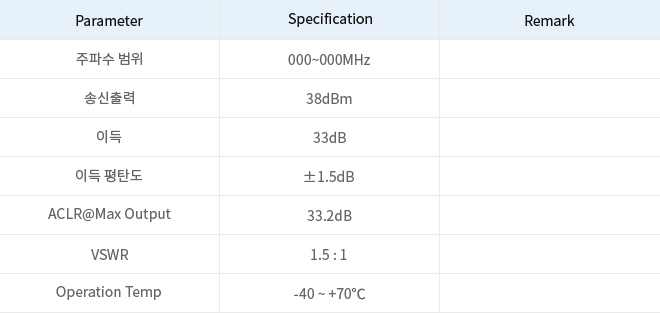

증폭반
주요특성
규격
Parameter |
Specification |
Remark |
주파수 범위 |
000~000MHz |
|
송신출력 |
38dBm |
|
이득 |
33dB |
|
이득 평탄도 |
±1.5dB |
|
ACLR@Max Output |
33.2dB |
|
VSWR |
1.5:1 |
|
Operation Temp |
-40~ +70℃ |
|

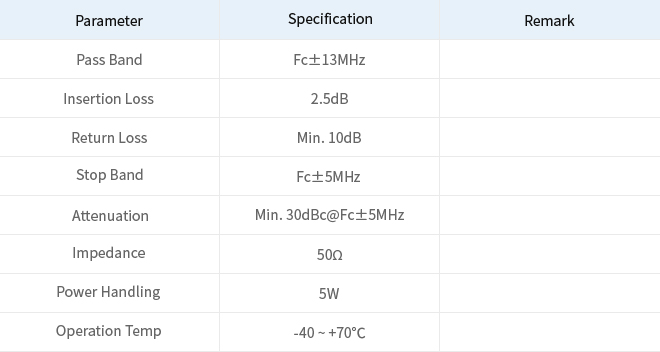

Tunable BRF
주요특성
규격
Parameter |
Specification |
Remark |
Pass Band |
Fc±13MHz |
|
Insertion Loss |
2.5dBm |
|
Return Loss |
Min.10dB |
|
Stop Band |
Fc±5MHz |
|
Attenuation |
Min.30dBc@Fc±5MHz |
|
Impendance |
50Ω |
|
Power Handling |
5W |
|
Operation Temp |
-40~ +70℃ |
|

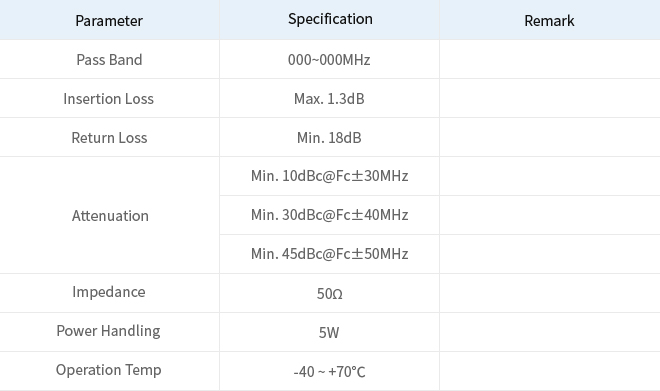

5FA BPF
주요특성
- Up Link 신호 인접 잡음 제거
- Down Link 신호 대역 필터
규격
Parameter |
Specification |
Remark |
Pass Band |
000~000MHz |
|
Insertion Loss |
Max.1.3dBm |
|
Return Loss |
Min.18dB |
|
Attenuation |
Min.10dBc@Fc±30MHz |
|
Min.30dBc@Fc±40MHz |
|
Min.45dBc@Fc±50MHz |
|
Impendance |
50Ω |
|
Power Handling |
5W |
|
Operation Temp |
-40~ +70℃ |
|

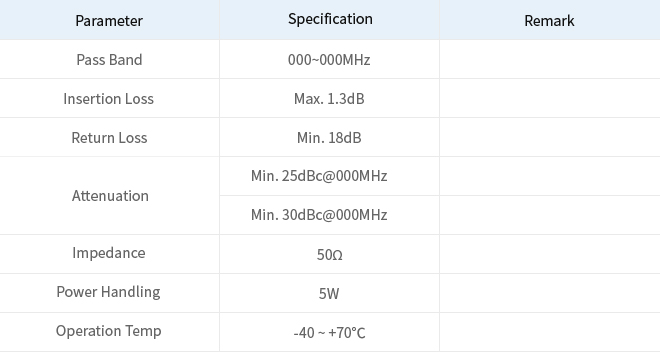

LPF
주요특성
- Up Link 신호 Harmonic 성분 제거
규격
Parameter |
Specification |
Remark |
Pass Band |
000~000MHz |
|
Insertion Loss |
Max.1.3dBm |
|
Return Loss |
Min.18dB |
|
Attenuation |
Min.25dBc@000MHz |
|
Min.30dBc@000MHz |
|
Impendance |
50Ω |
|
Power Handling |
5W |
|
Operation Temp |
-40~ +70℃ |
|
